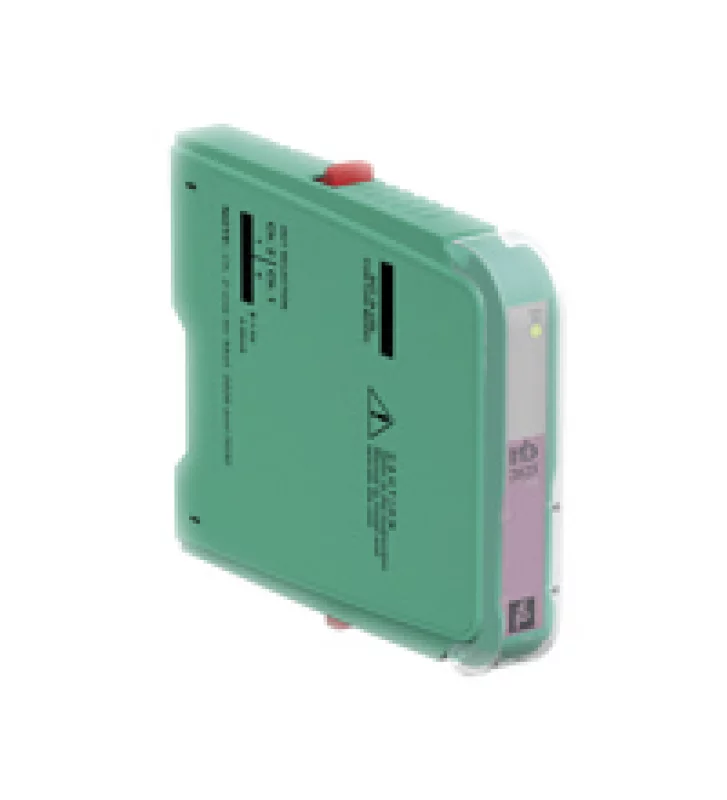

Источник питания HID2029

Технические характеристики HiD2029 Энергопитание   Подключение SL1: 1a (-), 1б (-); 2а (+), 2b (+) Тип сигнала Аналоговый вход Номинальное напряжение 20,4 ... 30 В через объединительную плату Потери мощности 1,05 Вт при 24 В Номинальный ток 60 мА при 24 В, 20 мА выход Вход   Подключение SL2 соединения: 5а (+), 5b, 7а (-) Входной ток 4 ... 20 мА, ограничение тока 26 мА Входное сопротивление 40 Ом, для текущего источника Напряжение мин. 15,5 В при 20 мА Коммуникация сквозной HART сигнал в безопасной зоне Выход   Подключение SL1 соединения: 8а (+), 7а (-) Нагрузка 0 ... 650 Ом Выходной сигнал 4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) Время отклика 70 мс, 10 ... 90% шаг изменения Характеристики передачи   Калибровка погрешности ± 0,1% от полной шкалы (токовый выход) Влияние температуры окружающей среды <± 0,01% / K Влияние нагрузки <± 0,1% от конечного значения шкалы от 0 ... 650 Ом Линейность <± 0,05% от полной шкалы Электрическая изоляция   Выход / Питание функциональной изоляции в соотв. По DIN EN 50178, номинальное напряжение изоляции 50 В eff Условия окружающей среды   Температура окружающей среды -20 ... 60 ° C Относительная влажность 5 ... 90%, без конденсации до 35 ° C Механические данные Размеры (мм) 18 х 106 х 128 Вес 140 г. Уровень защиты IP20
