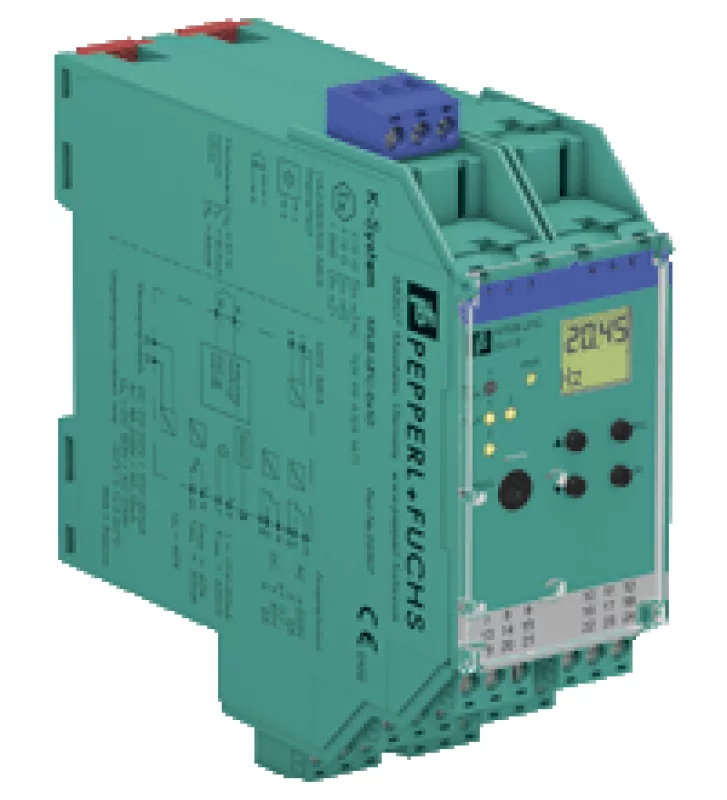

KFU8-UFC-EX1.D

Технические характеристики KFU8-UFC-Ex1.D Питание Клеммы 23, 24 Номинальное напряжение 20..90 В пост. тока, 48…253 В перем. тока (модель KFU8) ; 20…30 В пост. тока (модель KFD2) Вход (искробезопасный) Клеммы 1(+),3(- Номинальные данные NAMUR, ≈ 8 В пост. тока, ≈ 8 мА Длительность входного импульса / интервал ≥ 50 мкс / ≥ 50 мкс Частота импульсов 0,001…5000 Гц Выход (неискробезопасный)   Релейный выход 1 Клеммы 10, 11 и 12 Релейный выход 2 Клеммы 16, 17 и 18 Нагрузка контактов 253 В перем. тока / 2А / cos ? = 0.7 Ресурс ≥ 5 × 107 циклов Задержка срабатывания ≈ 20 мс Выход 3 (пассивный транзистор) Клеммы 19 (+) и 20 (-) Максимальное напряжение 40 В пост. тока Максимальный ток 50 мА (КЗ) Логическая «1» - 2,5 В Логический «0» ключ закрыт (< 10 мкА ток неосн. носителей) Выход 4 (токовый) Клеммы 8 (+) и 7 (-) Ток 0...20 мА или 4...20 мА Напряжение при разорванной цепи ≤ 24 В пост. тока Сигнал об ошибке При I < 3.6 мА (обрыв линии) и при I ≥ 21,5 мА (КЗ) Нагрузка ≤ 650 Ом Механические данные Размеры (мм) 118х40х115 Вес 300 г. Допустимые параметры подключаемой сети Вид и уровень взрывозащиты IIA IIB IIC Внешняя емкость 3 мкФ 1,5 мкФ 0,5 мкФ Внешняя индуктивность 20 мГн 10 мГн 5 мГн
