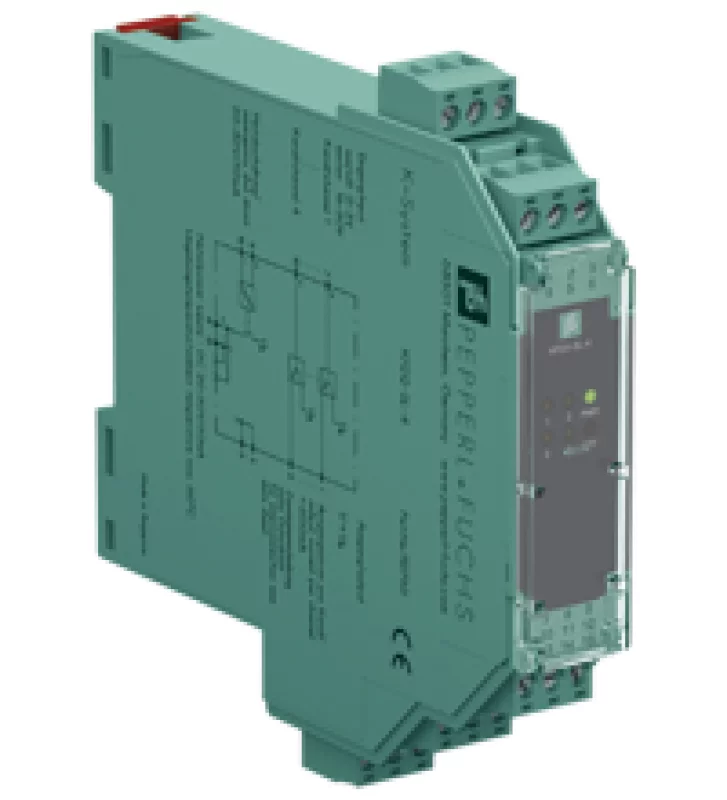

Блок управления клапаном KFD2-SL-4

Техническое описание KFD2-SL-4 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока Рассеяние мощности <2 Вт напряжение питания 30 В, все выходы, нагруженные 600 мА вход Соединительная сторона контрольная сторона соединение Терминалы 7+, 8+, 9+, 10+, 15- Входной ток ок. 2 мА при 24 В постоянного тока Уровень сигнала 0-сигнал: 0 ... 5 В постоянного тока  1-сигнал: 16 ... 30 В Вывод Соединительная сторона полевая сторона Текущий 600 600 мА напряжение типа. 23,8 В Напряжение обратной связи 24 В постоянного тока соединение терминалы 1+, 2+, 3+, 4+, 5-, 6- Частота переключения 1 kHz Номинальный рабочий ток 600 мА на канал, устойчивая защита от короткого замыкания и защита от перегрузки Обнаружение сбоя линии обрыв провода: ≤ 4 мА Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
