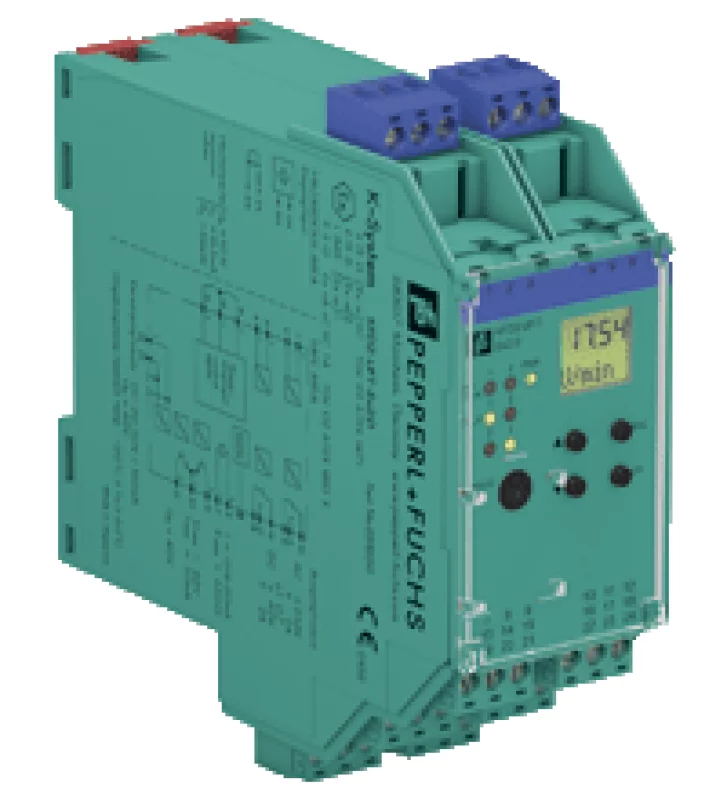

KFD2-UFT-EX2.D

Технические характеристики KFD2-UFT-Ex2.D Питание По шине Power Rail или клеммы 23+, 24- Номинальное напряжение 20 ... 30 V DC Номинальный ток ок. 130 мА Потери мощности 2,2 Вт Потребляемая мощность 2,5 Вт Вход   Подключение Вход I: Клеммы 1+, 3- Вход II: Клеммы 4+, 6- Вход III: Клеммы 13+, 14 (управление вход 1) Вход IV: Клеммы 15+, 14 (управление вход 2) Вход I, II 2-проводной датчик, датчик в соотв. для EN 60947-5-6 (NAMUR) или механический контакт Напряжение холостого хода / короткого замыкания 8,2 В / 10 мА Длительность импульса ≥ 250 мкс, ≥ 125 мкс Контроль ошибки I ≤ 0,15 мА; короткого замыкания I> 6,5 мА Вход III, IV   Активный / пассивный I > 4 мА (для мин. 100 мс) / I <1,5 мА Напряжение холостого хода / короткого замыкания 18 В / 5 мА Выход   Подключение Выход I: Клеммы 10, 11, 12 Выход II: Клеммы 16, 17, 18 Выход III: Клеммы 19+, 20- Выход IV: Клеммы 21+, 20- Выход V: Клеммы 7-, 8+ Выход I, II сигнал, реле Контактная нагрузка 250 V AC / 2 / COS φ ≥ 0,7; 40 V DC / 2 Ресурс 5 х 107 циклов переключения Задержка срабатывания ≈ 20 мс Выход III и IV сигнал, электронный выход, пассивный Контактная нагрузка 40 V DC Уровень сигнала 1 сигнал: (внешнее напряжение) - 2,5 V макс. 10 мА или 3 V макс. для 100 мА (100 мА, защита от короткого замыкания) -2,5 V (50 мА, короткое замыкание / перегрузка доказательство) 0-сигнал: выключен (в выключенном состоянии ток ≤ 10 мкА) Выход V аналоговый Диапазон тока 0 ... 20 мА или 4 ... 20 мА Напряжение разомкнутой цепи макс. 24 V DC Нагрузка макс. 650 Ом Сигнал об ошибке При I ≤ 3,6 мА (обрыв линии), и при I ≥ 21,5 мА (в соотв. NAMUR NE43) Интерфейс RS 232 Механические данные Размеры (мм) 40 x 119 x 115 Вес 300 г. Уровень защиты IP20
